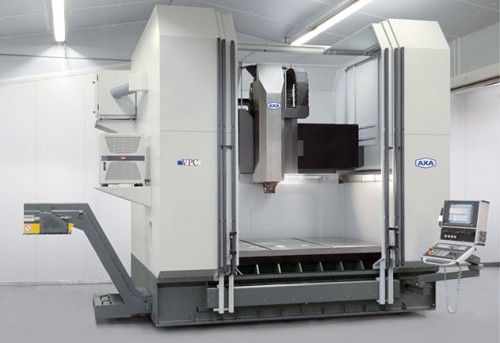

Vertikales 3-Achs-Portal-CNC-Fräszentrum mit feststehendem Tisch VPC 50

Kurze Eigenschaften | ||
Die VPC 50 mit vertikaler Spindel ist für die Bearbeitung großer flacher Werkstücke ausgelegt. Eine einfache Seitenbearbeitung kann auch mit Winkelköpfen durchgeführt werden. Eine geeignete Gestaltung der Maschine ermöglicht eine gute Ausnutzung des Arbeitsraums. | ||
Funktionen und Möglichkeiten | ||
Heidenhain TNC640 Steuerung | ||
Farbdisplay, Bildschirmgröße min. 19" | ||
Fester Arbeitstisch | ||
Frässpindel Werkzeugaufnahme SK 50 / DIN 69872 A | ||
Externe Emulsionskühlung | ||
Automatische Papierfiltration des Kühlmittels | ||
Handspülpistole | ||
Direkte Positionsmessung auf X-, Y-, Z-Achse | ||
Automatische Zentralschmierung | ||
Automatischer Werkzeugwechsel | ||
Werkzeugablage außerhalb des Arbeitsbereichs | ||
Werkzeugsonde | ||
Werkstücksonde mit Funkübertragung | ||
Elektronische Handfernbedienung | ||
Komplette Maschinenabdeckung | ||
Automatische Nebelabsaugung aus dem Arbeitsbereich | ||
Freistehende Maschine ohne die Notwendigkeit, Fundamente zu bauen | ||
Verfahrweg X-Achse | 2940 mm | |
Verfahrweg Y-Achse | 1600 mm | |
Verfahrweg Z-Achse | 500 mm | |
Abmessungen der Werkbank | 2750x1500 mm | |
Tischlast | 3000 kg | |
Tischhöhe vom Boden | 950 mm | |
Tischnutgröße T | 14 H9 | |
Mittlere T-Nut | 14 H7 | |
Anzahl T-Tischnuten | 7 Stück | |
Maximale Spindeldrehzahl | 4000 U/min. | |
Spindelmotorleistung | 56 kW | |
Vorschubkraft in X / Y / Z-Achsen | 9000 N | |
Eilgänge X, Y | 20 m/min. | |
Eilgang Z | 20 m/min. | |
Zentrale Emulsionskühlung (Druck) | 10 bar | |
Kühlmitteltank | 600 Liter | |
Positioniergenauigkeit X, Y, Z | /+/-0,015 mm | |
Wiederholgenauigkeit | /+/-0,01 mm | |
Werkzeugwechsel innerhalb von | 7 Sekunden | |
Maximale Werkzeuglänge im Magazin | 270 mm | |
Maximaler Werkzeugdurchmesser im Magazin | 110 mm | |
Maximaler Werkzeugdurchmesser bei freier Seitenposition | 180 mm | |
Werkzeuggewicht im Magazin | 15 kg | |
Integriertes Werkzeugmagazin mit Klemmung SK 50 | 20 Stück | |
Abmessungen und Gewicht | ||
Transporthöhe der Maschine | 3950 mm | |
Maschinenlänge | 4900 mm | |
Maschinenlänge inklusive Förderer | 6850 mm | |
Maschinenbreite | 3900 mm | |
Maschinengewicht | 20 Tonnen |
